概述

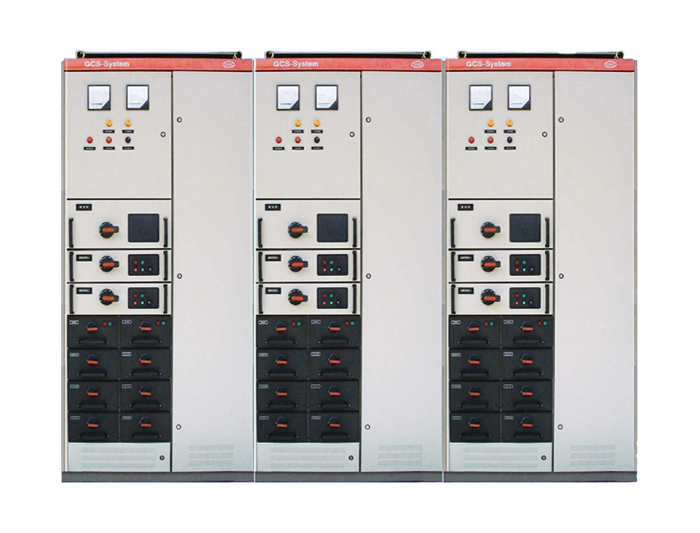

GCS低壓抽出式開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率50（60）Hz、額定工作電壓為380V（660V），額定電流4000A以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。產品符合IEC439—1《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備》、ZBK36001《低壓抽出式成套開關設備》等標準。
主要技術參數
額定工作電壓：交流 380V（660V）
額定絕緣電壓：交流 660V（1000V）
額定頻率：50Hz（60Hz）
輔助電路額定電壓：交流220V、380V；直流110V、220V
額定工作電流：水平母線：≤4000A 垂直母線：1000A
最大額定短時耐受電流：水平母線：80kA 1S 垂直母線：50kA 1S
最大額定峰值耐受電流：水平母線：170kA 垂直母線：105kA
額定工頻耐受電壓：2500V 1min
母線：三相四線制；三相五線制
防護等級：IP30、IP40
外型尺寸（寬*深*高mm）：600（800、1000）*800（1000）*2200
